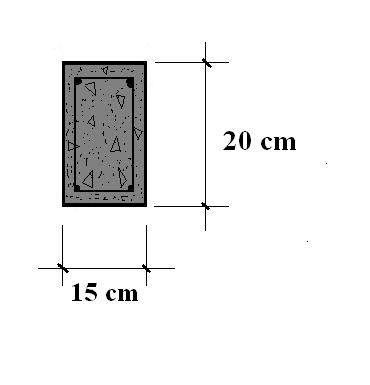

1. Sloof beton
Diketahui :
t = 20 cm
l = 15 cm
P1 = 71,5 m
P2 = 39,5 m
Maka :
• Volume sloof beton pada bangunan
Va = t x l x P1
= 0,20 m x 0,15 m x 71,5 m
= 2,15 m3
• Volume sloof beton pada pagar
Vb = t x l x P2
= 0,20 m x 0,15 m x 39,5 m
= 1,185 m3
• Volume keseluruhan sloof beton
V = Va + Vb
= 2,15 m + 1,185 m
= 3,335 m3
Keterangan :
V = volume keseluruhan sloof beton
Va = volume sloof beton pada bangunan
Vb = volume sloof beton pada pagar
P1 = panjang sloof beton pada bangunan
P2 = panjang sloof beton pada pagar
t = tinggi sloof beton
l = lebar sloof beton
2. Tiang atau Kolom Beton
Keterangan gambar :
Kolom warna merah = kolom bangunan ( kb1 )
Kolom warna abu-abu = kolom teras ( kb2 )
Kolom warna hijau = kolom pintu bangunan ( kb3 )
Kolom warna biru = kolom pagar 1 ( kb4 )
Kolom warna ungu = kolom pagar 2 ( kb5 )
• Kolom beton pada bangunan (kb1)
Diketahui :
P = 15 cm
L = 15 cm
T = 3 m
∑k = 15 buah
Maka :
$3B Va = P x L x T x ∑k
= 0,15 m x 0,15 m x 3 m x 15 buah
= 1,0125 m3
Keterangan :
P = panjang kolom beton
L = lebar kolom
T = tinggi kolom
∑k = jumlah kolom
Va = volume kolom pada bangunan
• Kolom beton pada teras (kb2)
Sebelum kita mulai menghitung pada volume kolom pada teras, teman perhatikan dulu gambar berikut :
Dari gambar detail pada kolom beton teras diatas, teman pasti tahu cara menghitung berapa luas atau volumenya. Ada beberapa cara untuk menghitungnya, namun saya hanya menggunakan 2 cara yaitu sebagai berikut :
Dari kedua cara yang akan kita gunakan, pertama yang akan kita hitung ialah berapa luasnya :
a. Cara pertama :
Untuk keterangan gambarnya saya sengaja memberikan gambar diatas dengan sangat detail untuk mendukung penjelasan saya dalam pekerjaan kita ini :
Pada gambar detail diatas, garis yang berwarna merah adalah daerah a. sedangkan daerah dengan garis putus-putus adalah daerah b.
Diketahui :
Pa = 30 cm
Pb = 15 cm
La = 25 cm
Lb = 10 cm
T = 3 m
∑k = 2 buah
Maka :
L = ( Pa x La ) – ( Pb x Lb )
= ( 0.30 m x 0,25 m ) – ( 0,15 m x 0,10 m )
= 0,075 m – 0,015 m
= 0,060 m2
b. Cara kedua
Untuk keterangan gambar diatas ini pada daerah yang bergaris putus-putus dan berwarna merah adalah daerah a. Kalau garis putus-putus yang berwarna biru adalah daerah b.
Diketahui :
Pa = 25 cm
Pb = 15 cm
La = 15 cm
Lb = 15 cm
T = 3 m
∑k = 2 buah
Maka :
L = ( Pa x La ) + ( Pb x Lb )
= ( 0,25 m x 0,15 m ) + ( 0,15 m x 0,15 m )
= 0,0375 m + 0,0225 m
= 0,060 m2
Keterangan :
P a = panjang keseluruhan daerah a pada kolom beton
La = lebar keseluruhan daerah a pada kolom betom
Pb = panjang keseluruhan daerah b pada kolom beton
Lb = lebar keseluruhan daerah b pada kolom beton
T = tinggi kolom
L = hasil luas dari kedua cara
$3B ∑k = jumlah kolom beton
Dari kedua cara tersebut, kita mendapatkan hasil yang nilainya sama yaitu 0,060 m2
Maka volume dari kolom teras adalah :
Vb = L x T x ∑k
= 0,060 m x 3 m x 2 buah
= 0,36 m3
Keterangan :
Vb = volume pada kolom teras
L = luas kolom teras
T = tinggi kolom teras
∑k = jumlah kolom
• Volume kolom beton pada pintu bangunan (kb3)
Diketahui :
P = 20 cm
L = 20 cm
T = 3 m
∑k = 2 buah
Maka :
Vc = P x L x T x ∑k
= 0,20 m x 0,20 m x 3 m x 2 buah
= 0,24 m3
Keterangan :
P = panjang kolom beton
L = lebar kolom beton
T = tinggi kolom beton
∑k = jumlah kolom beton
Vc = volume kolom pada pintu bangunan
• Volume kolom beton pada pagar ( kb4 )
P = 15 cm
L = 15 cm
T = 2 m
∑k = 9 buah
Maka :
Vd = P x L x T x ∑k
= 0,15 m x 0,15 m x 2 m x 9 buah
= 0,405 m3
Keterangan :
P = panjang kolom beton
L = lebar kolom beton
T = tinggi kolom beton
∑k = jumlah kolom beton
Vd = volume kolom beton pada pagar
• Volume kolom beton pada pagar ( kb5 )
P = 25 cm
L = 25 cm
T = 2 m
∑k = 4 buah
Maka :
Ve = p x l x t x ∑k
= 0,25 m x 0,25 m x 2 m x 4 buah
= 0,5 m3
Keterangan :
P = panjang kolom beton
L = lebar kolom beton
T = tinggi kolom beton
∑k = jumlah kolom beton
Ve = volume kolom beton pada pagar
• Volume keseluruhan kolom beton
V1 = Va + Vb + Vc + Vd + Ve
= 1,0125 m + 0,36 m + 0,24 m + 0,405 m
= 2,0175 m3
